2020年7月7日，清华大学建筑设计研究院有限公司与中清大科技股份有限公司共同研发的“固模剪力墙结构技术”成果顺利通过住建部科技成果评估。此次科技成果评估会议以网络视频会议形式进行，由住房和城乡建设部科技与产业化发展中心主持召开。

此次成果评估专家委员会由中冶建筑研究总院有限公司岳清瑞院士、中国建筑科学研究院有限公司肖从真大师、北京市建筑节能理事会教授级高工王庆生、中国建筑设计研究院有限公司副总工程师张守峰、北京市建筑设计研究院有限公司总工程师束伟农、北京市建筑工程研究院有限公司总工程师李晨光、中国建筑标准设计研究院有限公司副总工程师肖明等专家组成。

科技成果评估会现场

本次评估的固模剪力墙结构技术主要包含两种技术方案：作为墙体固模的“预制混凝土空心墙固模（简称空心墙模）”及作为楼板固模的“钢筋桁架固模楼承板（简称TC板）”。固模是在墙体或楼板混凝土浇筑时起到模板作用的免拆除预制件，固模材料可采用硅酸钙板、纤维水泥板或普通混凝土板等。空心墙模和TC板在施工现场拼装、连接定型后，通过后浇混凝土形成剪力墙及楼板并连接成整体，进而形成固模剪力墙结构。该成果既可有效避免预制混凝土大板结构体系复杂的连接构造，又能保证主要构件在工厂标准化生产，且预制构件生产效率高，现场施工速度快、安装精度高、施工质量有可靠保障。预制混凝土空心墙固模为水平及竖直方向均预留有通长孔洞，内部预置包含墙体竖向分布钢筋及拉筋的钢筋骨架，施工时兼作墙体固模的预制混凝土构件，简称空心墙模。由空心墙模与现场配置的钢筋及现浇混凝土共同形成的剪力墙，简称空心模剪力墙。空心墙模既是结构墙体的组成部分，在墙体混凝土浇筑时又兼具模板作用，是一种特殊形式的固模。空心墙模是清华大学建筑设计研究院有限公司具有独立知识产权的专利产品。全部或部分剪力墙采用空心模剪力墙的房屋结构称为固模剪力墙结构。

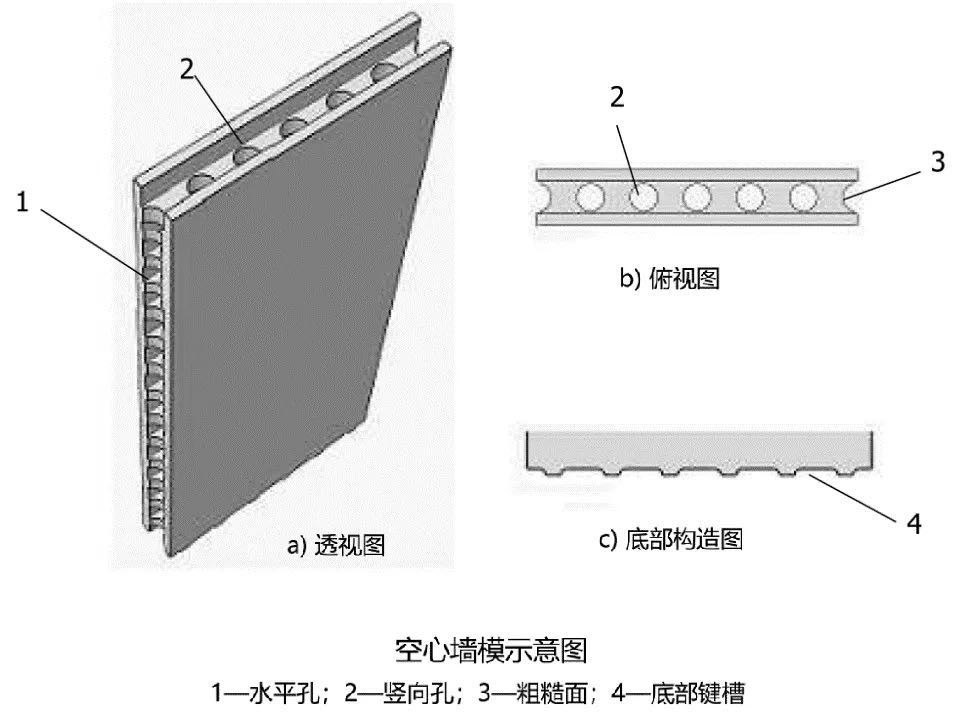

空心墙模示意图

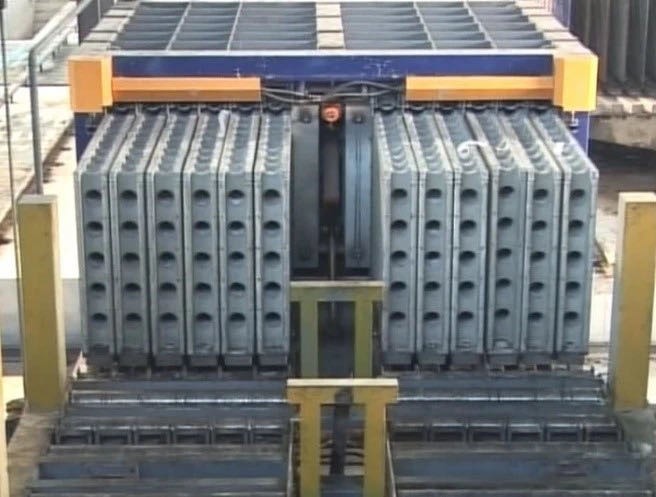

空心墙模自动化生产线

钢筋桁架固模楼承板（简称TC板）是一种采用工业化方式生产的新型装配式钢筋桁架楼承板，其受力钢筋为钢筋焊接网与钢筋桁架经绑扎或点焊形成的钢筋骨架，固模底板为成品非金属平板，钢筋骨架通过专用连接件与底板连接固定。在固模剪力墙结构技术体系中，TC板既作为楼板固模，其钢筋骨架又作为楼板受力钢筋，可减少现场钢筋绑扎量，同时底板作为混凝土浇筑的免拆模板，大大减少施工模板。

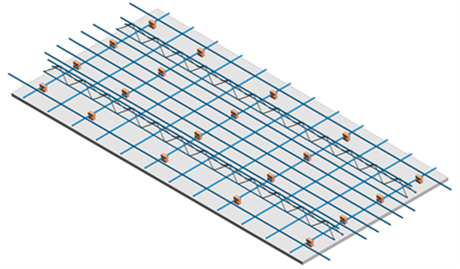

TC板示意图

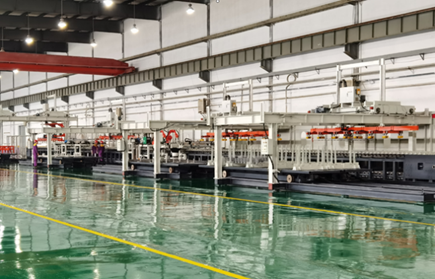

TC板自动化生产线

评估会上，评估主任和委员们认真听取了清华大学建筑设计研究院有限公司装配式建筑中心刘斌主任的技术报告，并就有关问题进行了提问。经过专家评审，认为固模剪力墙结构技术的构件标准化程度高，构造合理，可适用于多高层建筑。该成果进行了空心模剪力墙受弯及受剪性能试验、上下层插筋连接抗震性能研究、多层建筑简化边缘构件抗震性能试验等研究，试验结果表明固模剪力墙结构具有良好的抗震性能。固模剪力墙结构技术配套生产设备先进，质量保证体系完善，具备批量生产能力。经专家组全面审核，与会专家一致认为固模剪力墙技术具有创新性，达到国内领先水平，同意通过评估。

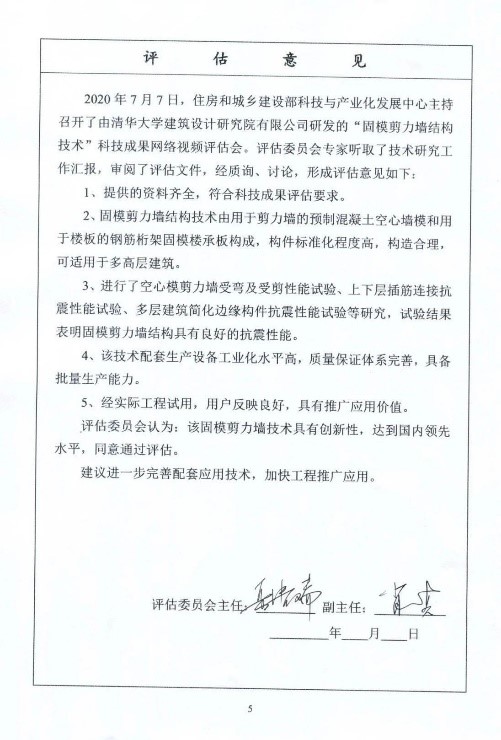

固模剪力墙结构技术科技成果评估意见
