我院荣膺2项2020年度北京照明奖
为充分体现照明领域的科学技术进步和产品创新、工艺创新，进一步展现当前照明工程的最新技术成果，北京照明学会于2020年8月开展2020年北京照明奖评选活动。日前，北京照明学会已公布获奖项目名单，我院2个项目获奖。其中，天安门广场国庆70周年红飘带工程荣获特等奖、亚洲基础设施投资银行总部夜景照明及中庭室内照明工程荣获一等奖。
北京照明奖
THAD获奖LIST
特等奖
特等奖
天安门广场国庆70周年红飘带工程
一等奖
亚洲基础设施投资银行总部夜景照明及中庭室内照明工程
奖项介绍“北京照明奖”由北京照明学会2005年设立，每两年一次的“优秀城市夜景照明工程评优活动”，在全国具有开创性的照明专项奖项。2018年开始，从夜景照明扩展至室内照明，从北京延伸至全国其他城市甚至国外，申报及获奖项目不断增多，该活动提升了北京照明学会和相关会员单位在业界的影响力，引领了国内及北京市室内外照明设计水平的提高。
北京照明奖
特等奖
天安门广场国庆70周年红飘带工程Tian'anmen Square 70th National Anniversary Project
项目类型 | 景观照明工程
设计时间 | 2019.6.15-2019.11.16
获奖单位 | 清华大学建筑设计研究院有限公司
获奖团队 | 徐华、姬艳举、马胜杰、黄景峰、蒋斌
摄 影 | 张广源、徐华

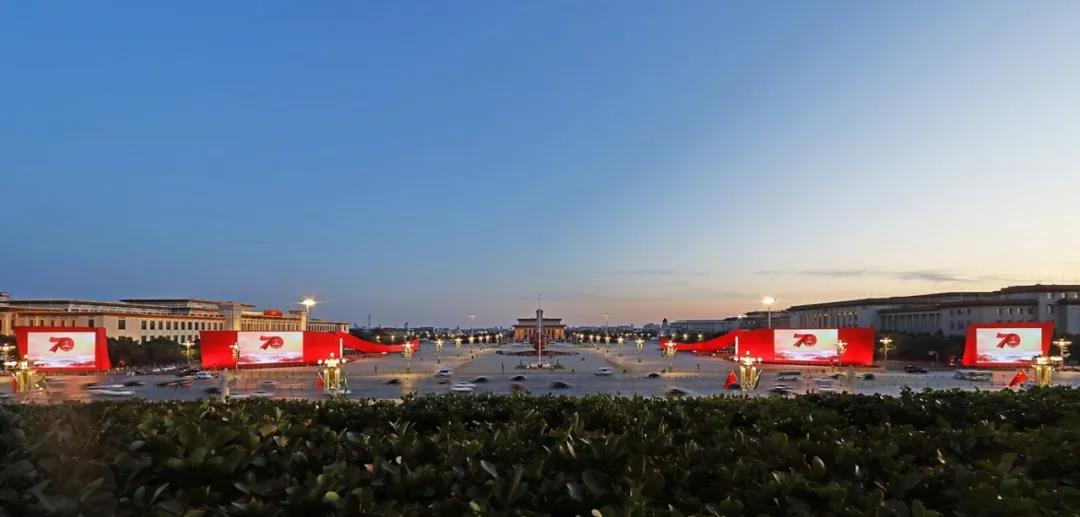

为庆祝中华人民共和国成立70周年庆典，镶嵌在北京天安门广场上的两条轻盈灵动、飘逸飞舞的红飘带，为庆典仪式和晚会增添了亮丽的色彩，营造了光彩夺目的节日气氛。舞动的红飘带寓意深刻，是欢乐喜庆的象征、是红色基因的传承，受到广大人民群众的瞩目和喜爱。
红飘带分别坐落在天安门广场东西两侧原有花坛绿化带中和广场花岗岩地面上，红飘带整体沿城市中轴线左右对称布置，单侧被广场东西路分为两区。位于广场内的飘带主体为S形，曲线全长约212米，直线长度185米，中部双向拱曲，结构跨度75米，外悬挑12米，拱底最大高度7.7米。最高处约16米，最低处5.0米，最大厚度约7.8米，最小厚度约3米。飘带每个曲面都由约1200根150×80mm的红色铝方管格栅组成，表面通过打孔形成图案，面向广场内侧表面形成山水画卷，外侧为56个民族载歌载舞图案，穿孔总数量为250余万个。

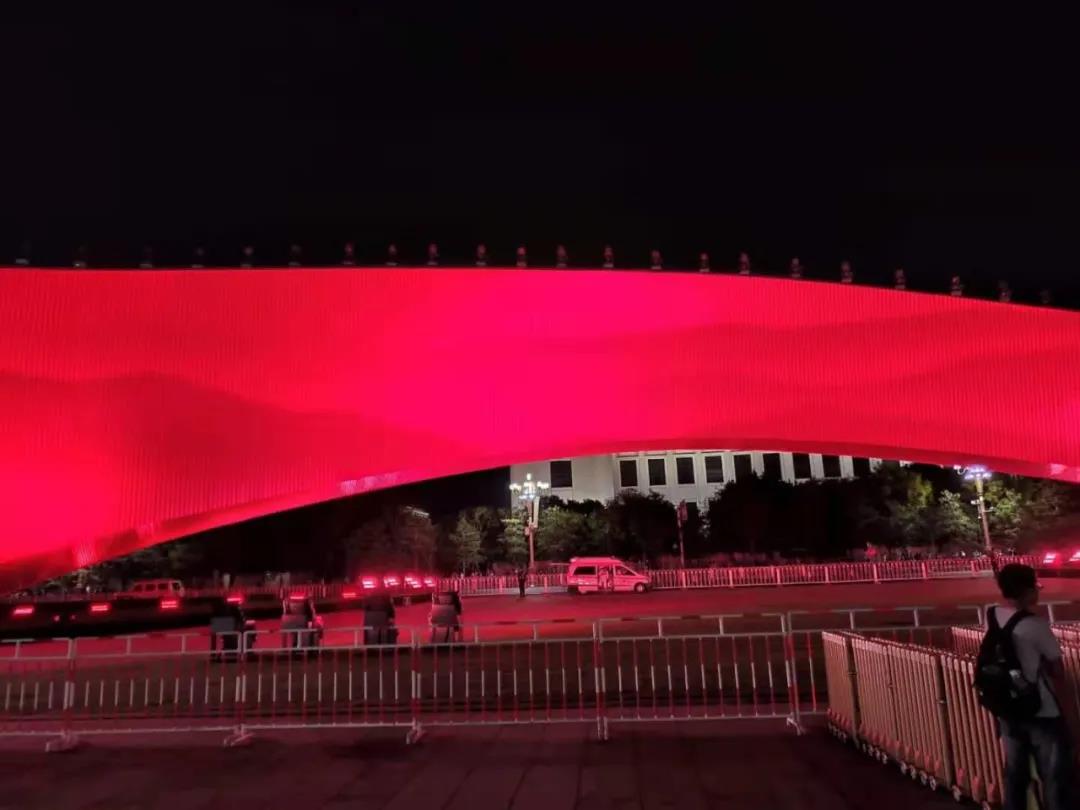

▲红飘带山水画卷图案（现场效果）
▲红飘带民族图案（现场效果）
照明设计既要力求表现飘带的飘逸和灵动，表现飘带的整体感、体现飘带灵动的曲线关系；又要体现飘带立面的细节感，使得立面的图案在夜间得以呈现，展示祖国大好河山和56个民族图案，还要确保从观众席角度起拱疏散区立面无暗区，又要避免对广场演出人员造成眩光。用简单的方式，最经济的方案，成功实现了红飘带的照明效果，为庆祝中华人民共和国成立70周年呈献了精美的贺礼。
北京照明奖
一等奖

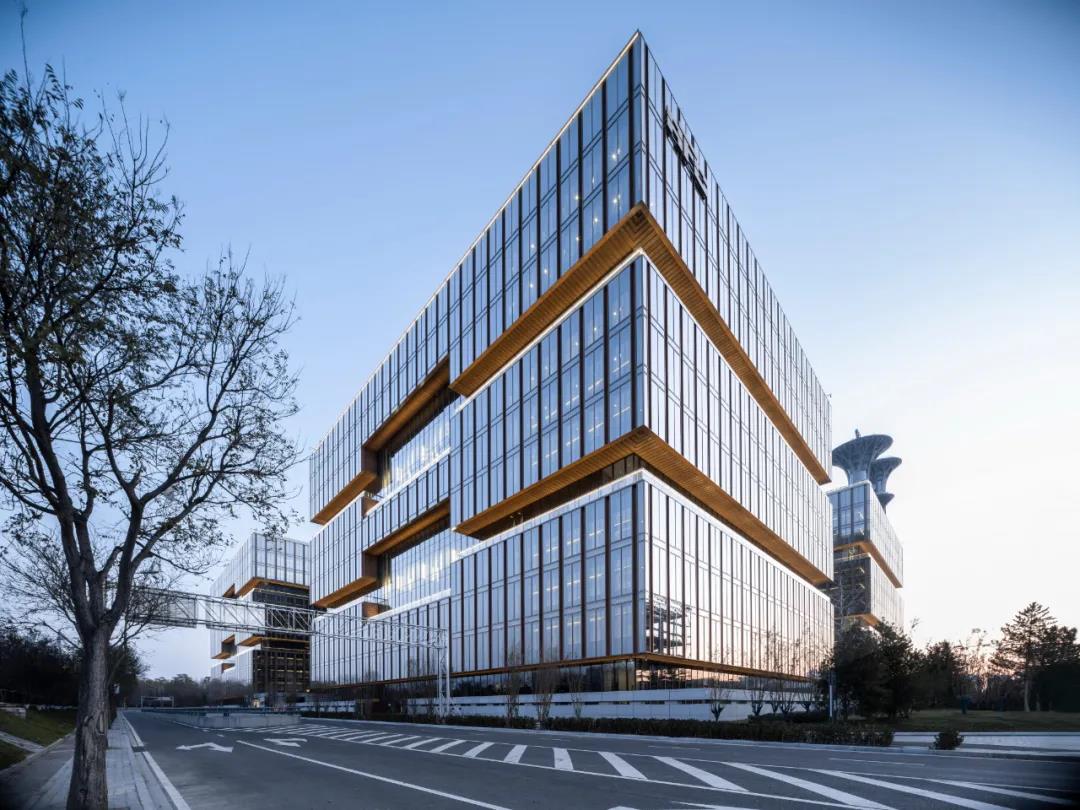

亚洲基础设施投资银行总部夜景照明及中庭室内照明Asian Infrastructure Investment Bank (AIIB) Headquarters
项目类型 | 室内照明工程
设计时间 | 2017.3-2019.9
获奖单位 | 清华大学建筑设计研究院有限公司、豪尔赛科技集团股份有限公司
获奖团队 | 徐华、刘力红、刘素娜、武毅、
摄 影 | 张广源、战长恒
亚洲基础设施投资银行总部永久办公场所，是一座高度智能化、现代化、集约化的绿色生态建筑。项目各设计均体现中国传统文化人与环境和谐共生的可持续发展理念。建筑整体格局严整有序，内部空间穿插交融，景观环境亲切怡人，营造了人与环境融为一体的绿色交往空间，丰富多样的七组室内高度为 60m、80m高的玻璃采光顶共享空间内庭院，使建筑自身产生前所未有的空间效果和交往感受。其中，正中的80m高的中央中庭内设置了重约 200 吨的泰山石雄踞于 29mx23m镜面无边水池中央，成为建筑整体空间的中心；中庭顶部的钢结构上设置有很多金属拉索；以上均对中庭照明设计及设计效果提出了挑战。
本项目中庭照明设计符合人与环境和谐共生的可持续发展理念，从视觉效果上就决定了，灯具不能按常规传统手段采用把灯具安装的中庭四周的玻璃幕墙上的方案。同时，中庭四周均为重要办公室、会议室，因此中庭照明需要考虑对四周办公室的光污染，避免中庭照明影响到周围办公室的工作人员。
为了减少对周围幕墙的洗墙效果，避免中庭照明影响到周围办公室的工作人员，幕墙上的照度不得高于30lx；经过专业灯光照明设计软件模拟计算，多次现场测量、分析，实验室反复试验，测试不同的灯具排布分析，最终选用2480套窄角度LED投光灯，在满足超高大中庭地面照度的同时提高了照度均匀度；同时，在灯具具体安装位置上避开了玻璃采光顶金属拉索的遮挡。辅以装修单位在首层、5层、9层设置的112盏落地孔明灯作为装饰照明；呈现出一幅室内和室外相互交融的温暖祥和、极具中国特色的灯光效果。
灯光场景设置：根据中庭的一般要求及使用方的具体情况，中庭照明预设四种灯光场景：重大活动日、工作日、清扫、全关。各种灯光模式下的设计照度值如下：
（1）重大活动日模式：整个大厅照度达到150lx；
（2）工作日模式：灯光均调光至合理值，总体照度约为50lx；
（3）清扫模式：基础照度值达到10lx。
灯具控制方式：中庭采用西门子INSTA_BUS EIB智能照明控制系统；灯光总控制台设在首层消防控制室内，并在13层、16层设置单独的智能照明控制面板，从而可通过调光场景控制，就地面板控制，中控式的集中可视化控制三种控制方式来实现各照明区域的控制，并且可按照使用方的需要通过编程更改灯光场景的模式和控制需求。通过智能照明系统场景控制，营造不同视觉效果，提供视觉享受。
日常维护：利用为幕墙清洁设置的擦窗机，可以分别到达七组室内高度为 60m、80m中庭屋顶,对灯具进行日常维护。
配电系统：本工程中庭照明为一级负荷，采用双重电源供电，在最末一级配电装置处自动切换。七个中庭分别从本项目地下一层设置的变配电室就近供电。本项目的变配电室分布图如右图所示；其中，80米中庭从1#变配电室引来双路电源；其他60米中庭分别从就近的3#-5#变配电室各自引来双路电源。
供电安全措施：高度大于12m的空间场所最大的火灾隐患就是电气火灾，根据《火灾自动报警统设计规范》GB 50116-2013中的12.4.6条：高度大于12m的空间场所的电气线路应设置电气火灾监控探测器，照明线路上应设置具有探测故障电弧功能的电气火灾监控探测器。本项目中庭照明配电回路均设置电弧故障分断器，并接至消防火灾自动报警系统。

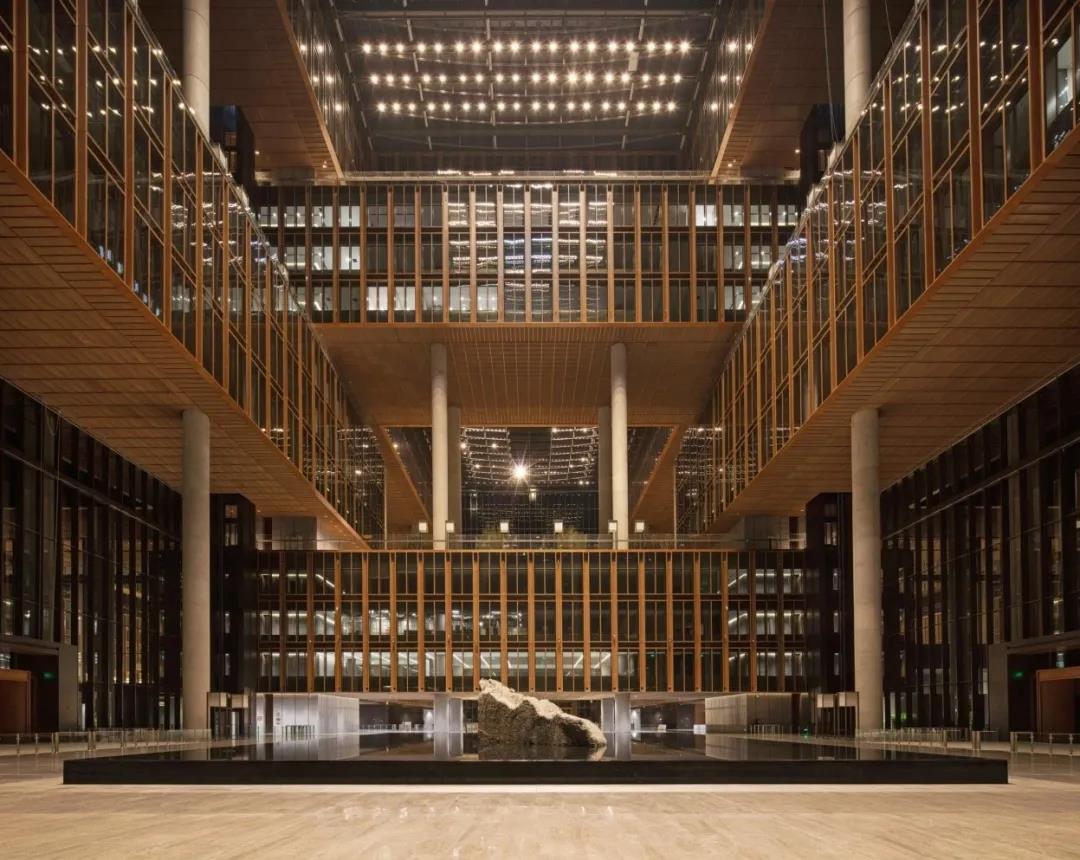

▲80米中庭总体照明效果（现场照片）

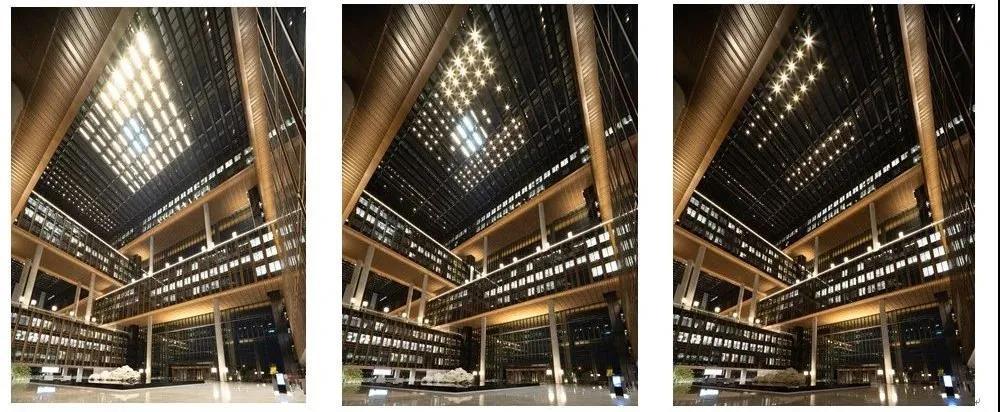

▲80米高中庭不同模式照明效果实拍（现场照片）
供稿 | 照明中心、第一分院
