我院结构专业举办2021年度第二次技术交流活动

为进一步提升我院结构专业设计水平、促进交流与学习，2021年10月22日下午，技术质量部组织结构专业设计人员，到清华大学新土木馆工地进行参观和交流。在今年4月份施工现场参观基础上，进一步加深土木馆应用的各技术要点建成后的效果现场体验。

▲清华大学新土木馆现场合影

清华大学新土木馆是土木系第三座系馆，位于何善衡楼（第二座系馆）的西侧，建筑占地面积 5708 平方米，总建筑面积为 23847 平方米，其中地上 13114 平米，地下 10733 平米。新土木馆由北侧动力实验大厅和南侧办公区组成。动力实验大厅地上一层，高度 17.5m，南北长度 70.0m，东西宽度 36.0m，大厅西侧附建四层披屋用于办公；南侧办公区地上五层，高度 18.0m，层高 3.5m，南北长度 46.0m，东西宽度 51.3m；地下设三层地下室，埋深14.5m。主体结构体系采用现浇钢筋混凝土框架 + 少量 BRB 支撑，基础采用天然地基上筏板。
新土木馆采用的先进结构技术

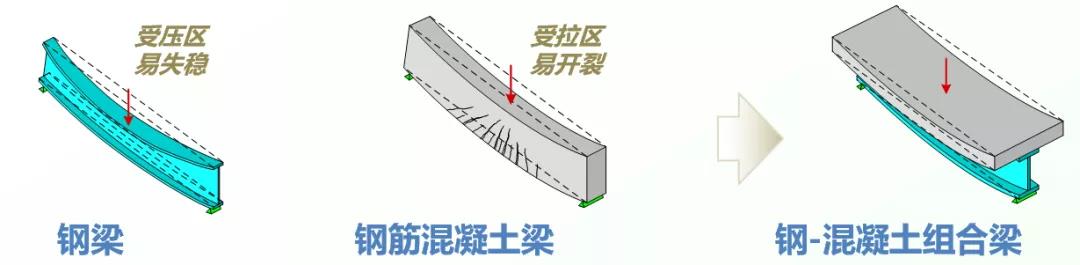

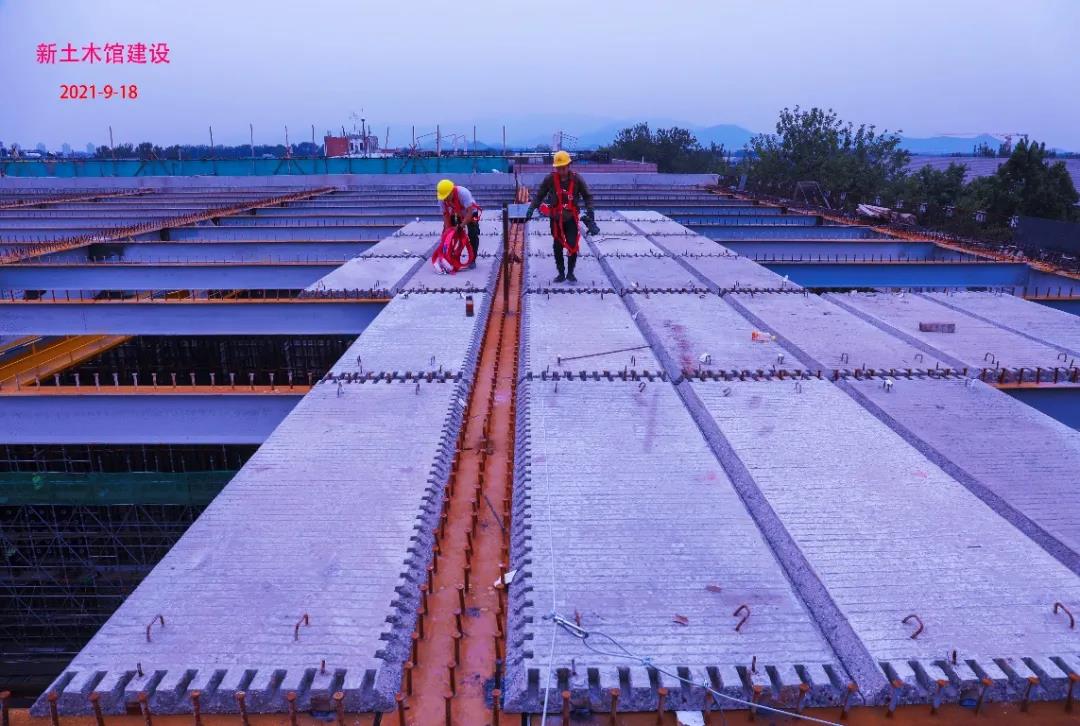

北侧动力实验室屋面跨度 36.0m，采用组合梁结构。充分发挥了钢与混凝土两种材料的特点，既解决超高支模问题，又减轻了屋面重量，提高了抗震性能，使室内空间变得简捷。

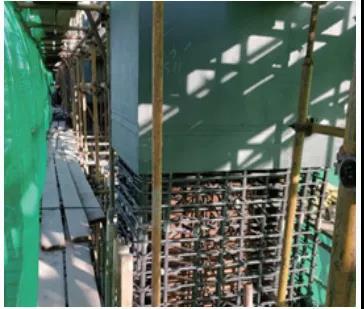

组合梁的梁柱节点采用了组合套筒，方便钢梁与混凝土柱连接。

南北地上结构主体均采用框架体系，由于两侧动力性能差异很大，而使用方不希望设置防震缝，因此设置 BRB 支撑来调节整体扭转。

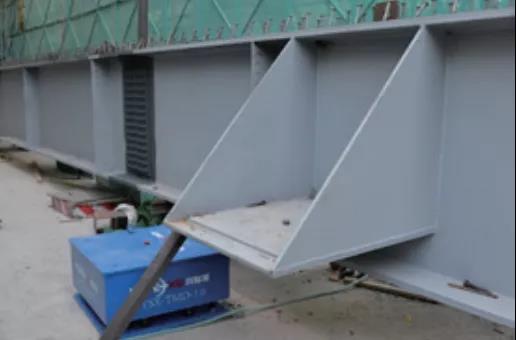

大厅屋面为上人设计，为满足舒适度要求，在大梁底部设置TMD控制结构振动。

本项目结构专业负责人李青翔副总工程师和土木水力学院土木工程系聂建国院士研究团队的赵继之博士，在工地现场对项目的完成情况及施工过程中遇到的技术问题进行了详细介绍，并解答参加交流的设计人员提出的技术问题。

通过本次现场参观交流，设计人员对于土木馆结构专业用到的钢与混凝土的组合梁、“组合结构钢套筒”专利技术、叠合屋面、BRB支撑及TMD等新技术有了更加直观的感性认识，为这些结构技术在今后设计工作中的可行性和适用性提供了指引，参观活动圆满结束。
